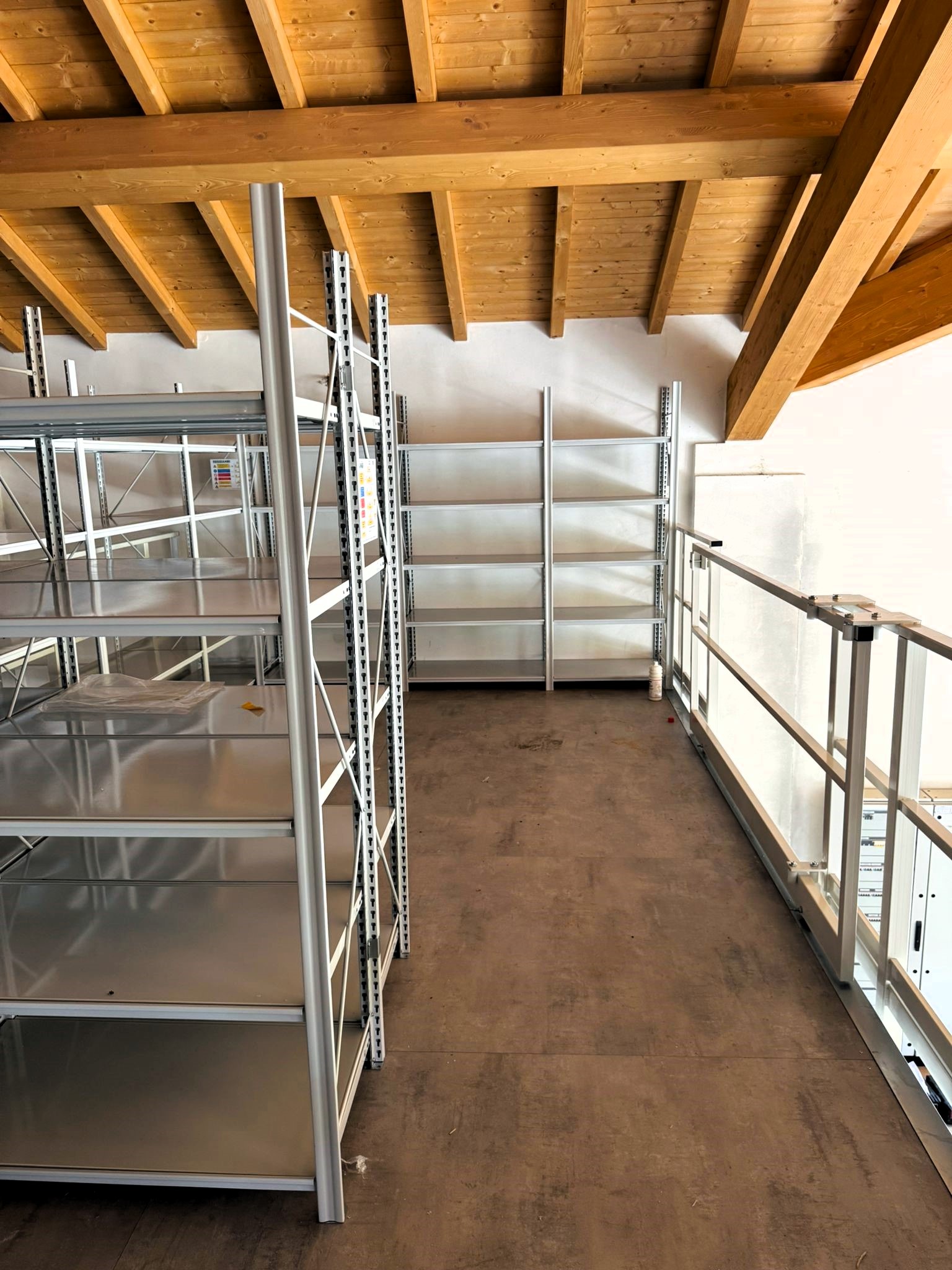

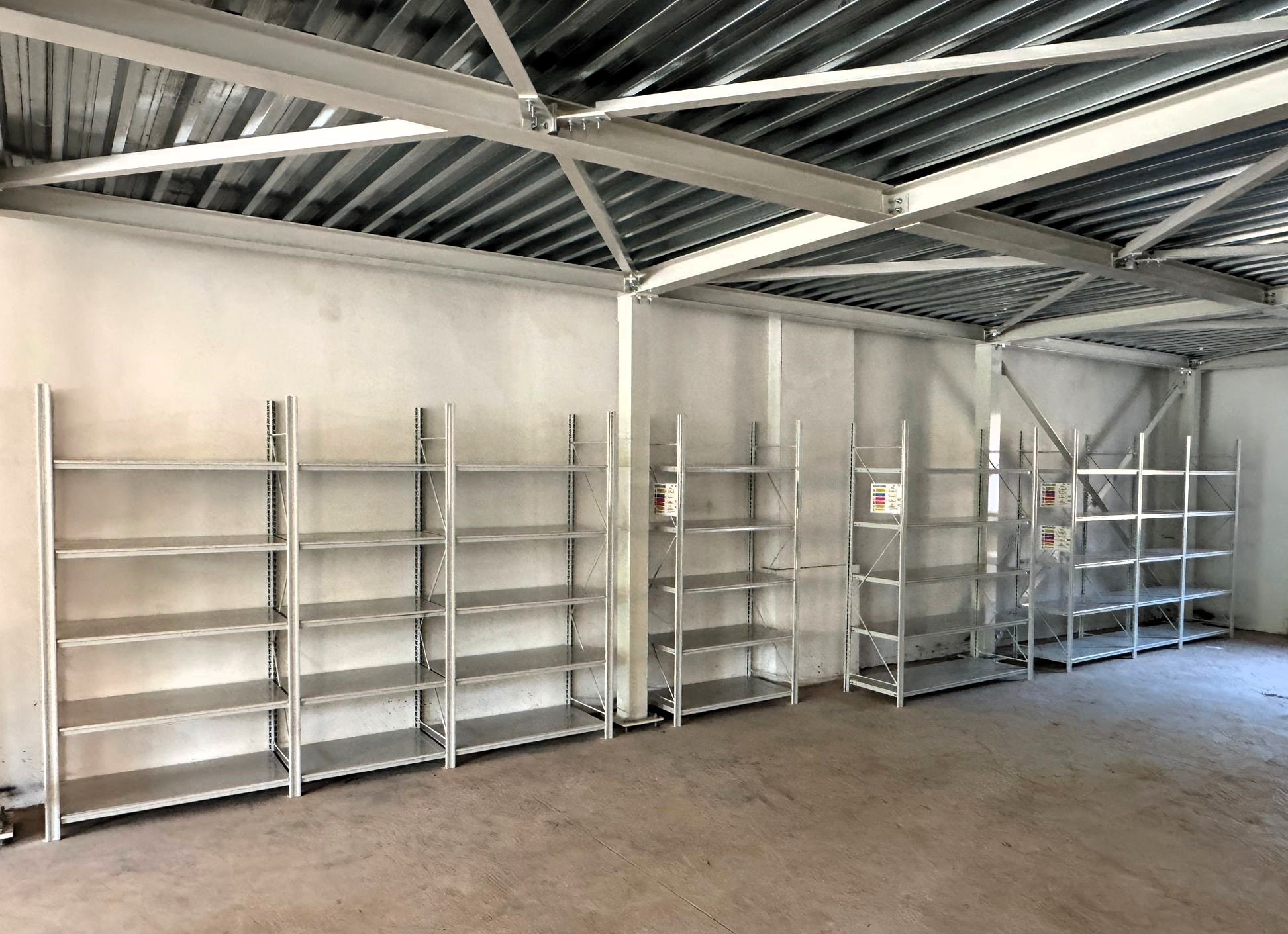

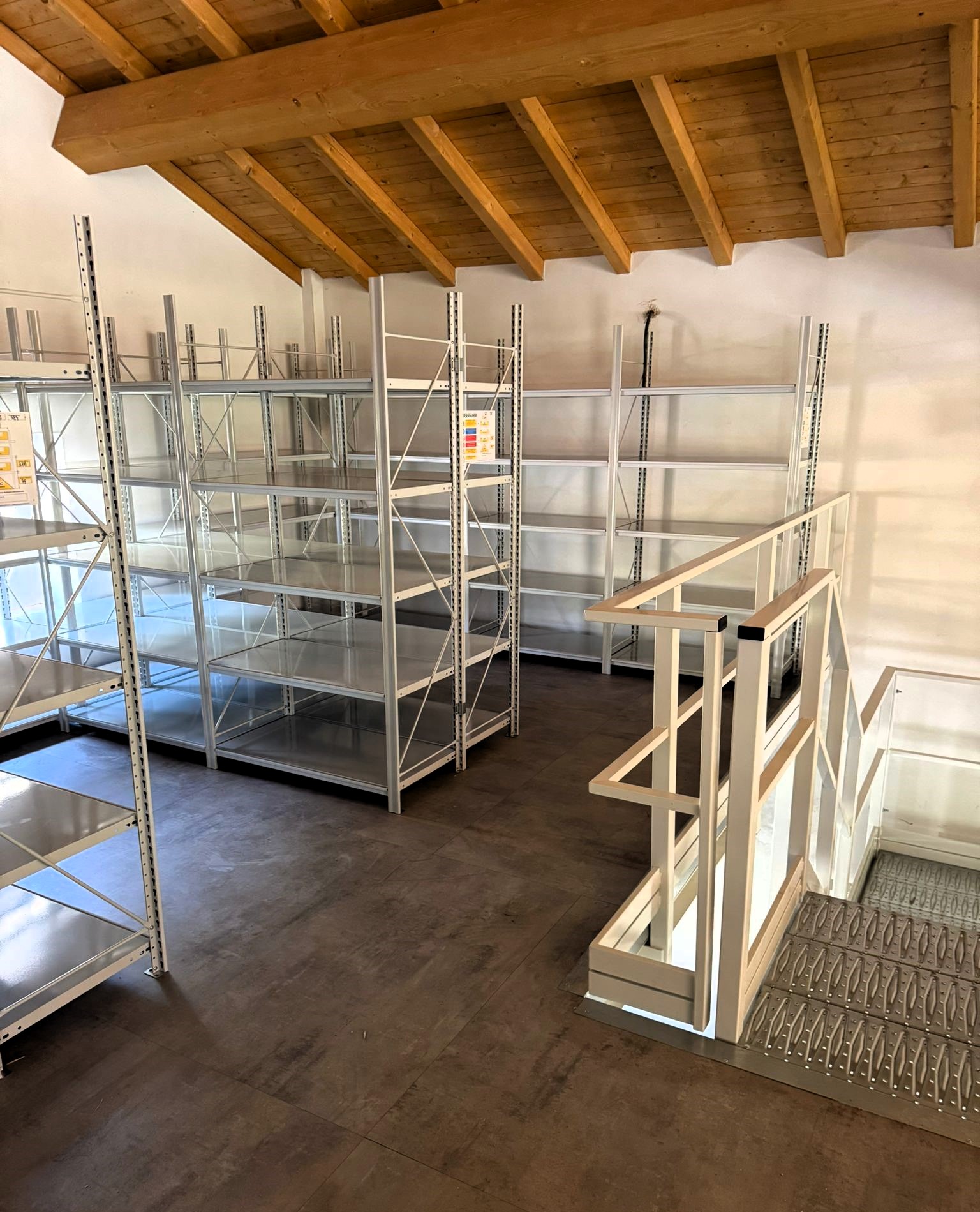

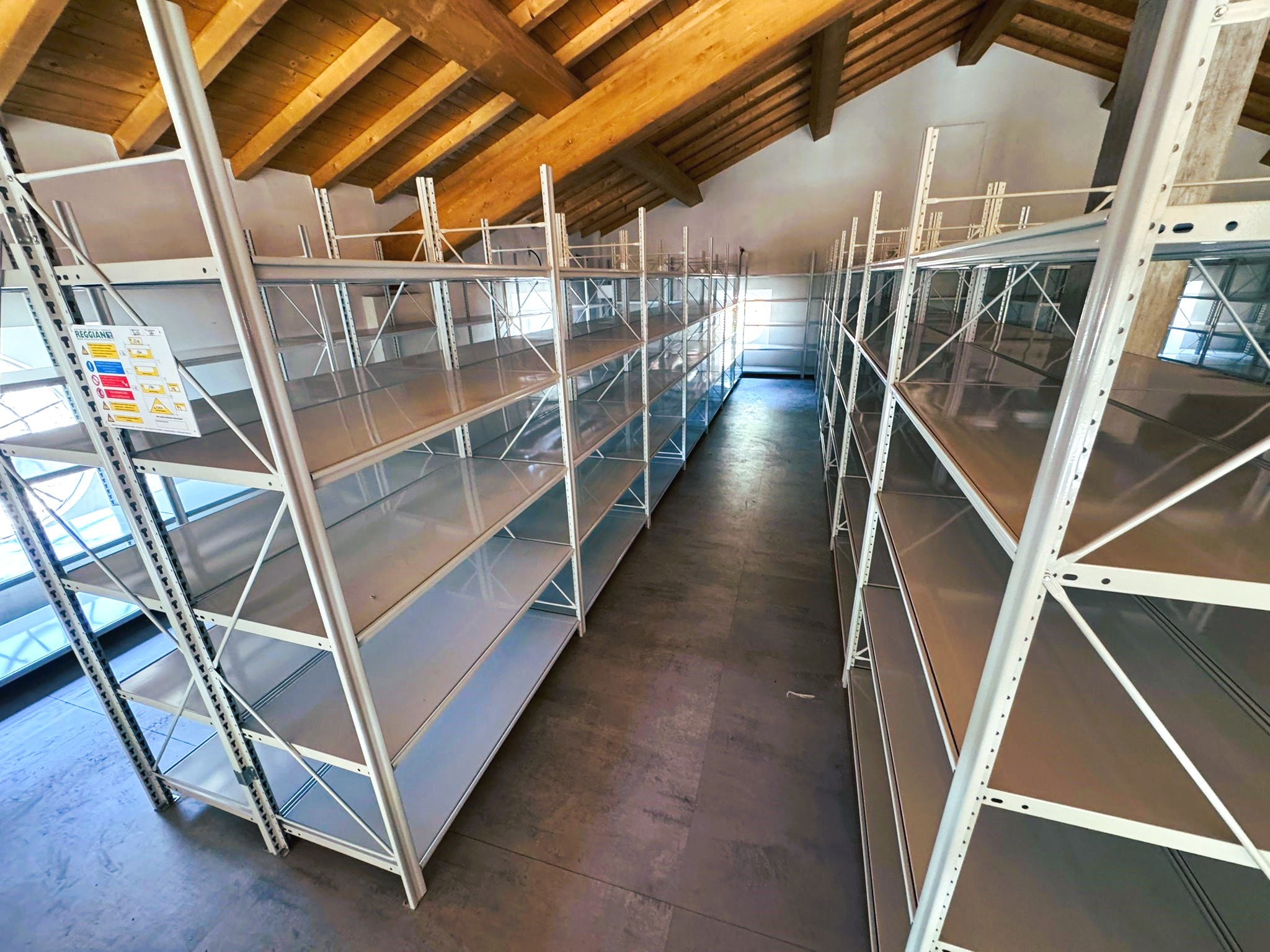

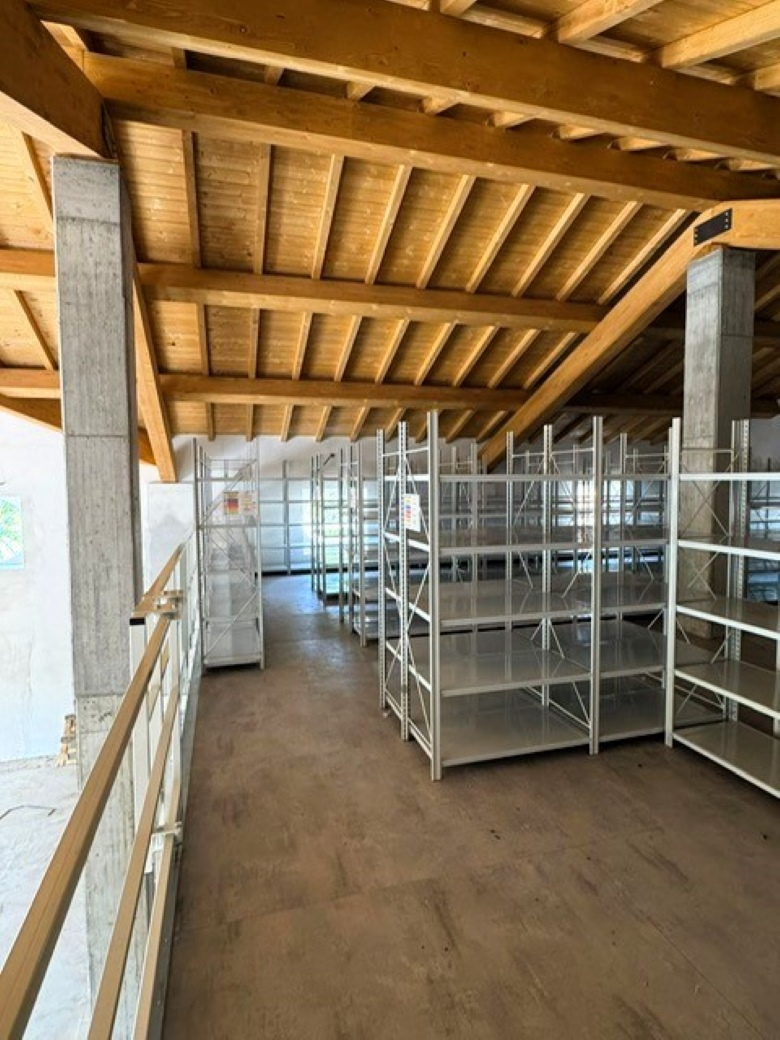

Lo scaffale R1 è un sistema strutturale ad incastro particolarmente adatto per carichi medio-leggeri e che presenta una caratteristica che lo distingue nettamente: i piani a manto intero sono inseriti a scomparsa nelle Travette.
Tale particolarità, unitamente alle caratteristiche peculiari del suo disegno ed alla possibilità di poter utilizzare la vasta gamma degli accessori normalmente utilizzati per gli angolari forati, conferisce allo scaffale interessanti doti di flessibilità di impiego, di funzionalità e di rigidità.
Il sistema ad incastro è semplice e funzionale, unisce la massima celerità di montaggio a notevoli doti di rigidità e portata. Per ragioni di estetica e di sicurezza l’incastro è posto all’interno del montante della fiancata, in tal modo l’esterno dello stesso si presenta liscio e senza intagli e/o sporgenze antiestetiche o pericolose.
Il passo di spostabilità dei piani in altezza è di 33 mm. Gli elementi base che compongono la struttura sono: le fiancate, le travette e i piani.
LE FIANCATE
Le fiancate sono gli elementi verticali composti da: montanti, traversini, diagonali e piastre di base.
I montanti sono realizzati in profilato di acciaio a dieci spigoli che ne aumentano la stabilità; i traversini e le diagonali sono gli elementi distanziatori e di controvento delle fiancate e sono bullonati ai montanti.
LE TRAVETTE
Le travette, data la loro sagomatura particolare, oltre che legare ed irrigidire la struttura, svolgono
anche l’importante funzione di aumentare la portata dei piani e di contenere i piani stessi permettendo l’inserimento dei relativi accessori.
I PIANI
I piani sono realizzati in lamiera 7-8/10, di varie dimensioni in lunghezza e in profondità, ma di unica dimensione in altezza, ossia di 35 mm. Tutti i piani sono dotati di ripiegatura interna sulla lunghezza e possono avere un, due, tre rinforzi.
FINITURA
Piani, travette, fiancate, lamiere di coperture, cassettiere, ante battenti: colore di serie grigio RAL 7035.
Colori fuori serie profili fiancate: blu RAL 5010.
Tubo ovale appendi abiti: cromato.
Frontalini, schiene, divisori per vaschetta e accessori: zincati.
R1
Manuale montaggio, uso e manutenzione R1 Lo scaffale R1 è un sistema strutturale ad incastro particolarmente adatto per carichi medio-leggeri e che presenta una caratteristica che lo distingue nettamente: i piani a manto intero sono inseriti a scomparsa nelle Travette.
Tale particolarità, unitamente alle caratteristiche peculiari del suo disegno ed alla possibilità di poter utilizzare la vasta gamma degli accessori normalmente utilizzati per gli angolari forati, conferisce allo scaffale interessanti doti di flessibilità di impiego, di funzionalità e di rigidità.
Il sistema ad incastro è semplice e funzionale, unisce la massima celerità di montaggio a notevoli doti di rigidità e portata. Per ragioni di estetica e di sicurezza l’incastro è posto all’interno del montante della fiancata, in tal modo l’esterno dello stesso si presenta liscio e senza intagli e/o sporgenze antiestetiche o pericolose.
Il passo di spostabilità dei piani in altezza è di 33 mm. Gli elementi base che compongono la struttura sono: le fiancate, le travette e i piani.
LE FIANCATE
Le fiancate sono gli elementi verticali composti da: montanti, traversini, diagonali e piastre di base.
I montanti sono realizzati in profilato di acciaio a dieci spigoli che ne aumentano la stabilità; i traversini e le diagonali sono gli elementi distanziatori e di controvento delle fiancate e sono bullonati ai montanti.
LE TRAVETTE
Le travette, data la loro sagomatura particolare, oltre che legare ed irrigidire la struttura, svolgono
anche l’importante funzione di aumentare la portata dei piani e di contenere i piani stessi permettendo l’inserimento dei relativi accessori.
I PIANI
I piani sono realizzati in lamiera 7-8/10, di varie dimensioni in lunghezza e in profondità, ma di unica dimensione in altezza, ossia di 35 mm. Tutti i piani sono dotati di ripiegatura interna sulla lunghezza e possono avere un, due, tre rinforzi.
FINITURA
Piani, travette, fiancate, lamiere di coperture, cassettiere, ante battenti: colore di serie grigio RAL 7035.
Colori fuori serie profili fiancate: blu RAL 5010.
Tubo ovale appendi abiti: cromato.
Frontalini, schiene, divisori per vaschetta e accessori: zincati.
- Sistema ad incastro
- Adatto a carichi medio-leggeri
- Facile da montare e molto resistente
